İMALAT MODÜLÜ/ FM SERİSİ

ELHA İmalat Modülleri, geleneksel işleme yöntemlerinin verimsizliklerini gidermek için tasarlanmıştır. Bu modüller, iş parçalarının hareketli fikstürlere monte edilip çoklu eksenlerde hareket ettirilerek ve iş mili ile takımın fonksiyonel bir birim oluşturduğu, iş parçalarının iş milinden iş miline taşındığı dikey bir tasarıma sahiptir. Birden fazla iş milinin aynı anda sekiz iş parçasına kadar işlemesine izin vererek üretkenliği artırır, 100'den fazla takımı barındırabilen tambur tipi taretler sayesinde takım değiştirme sırasında üretim kaybı yaşanmaz ve tornalama işlemleri dahi mümkündür. Bu sistemler, geleneksel işleme merkezlerinin yerini alarak daha az personel, alan ve enerji gereksinimi sağlarken, esnek otomasyon seçenekleri ve yüksek erişilebilirlik ile yüksek kullanılabilirlik ve kolay bakım sunar, böylece hem küçük ve orta ölçekli parçaların seri üretimi hem de ağır işleme süreçleri için uygundur.

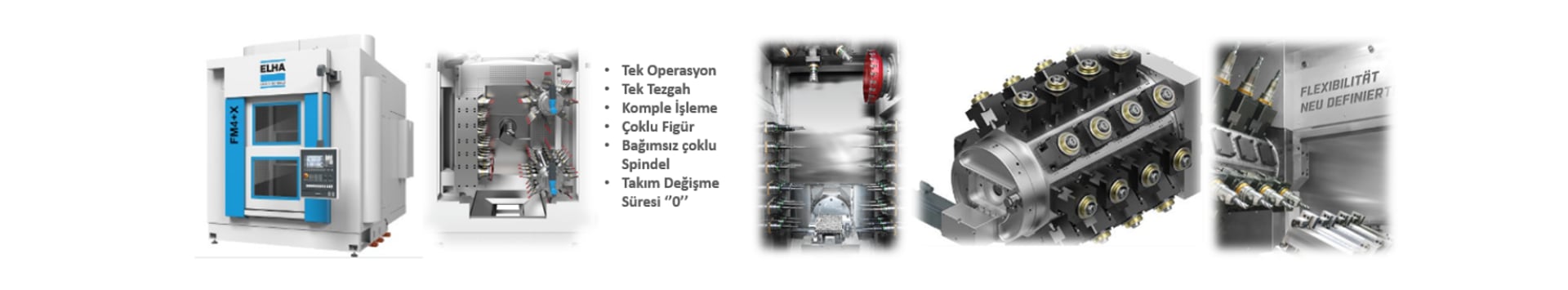

FM Üretim Modülü ile;

•Gerekli tüm takımlar, işleme alanı içinde sabit bir konumda düzenlenmiştir.

•Her takımın kendine özgü, optimize edilmiş iş mili boyutu ve çoklu iş mili kafaları veya taretler kullanılarak tahriki vardır.

•İş parçası (parçaları) ile çalışma tablası takımdan takıma hareket eder; takım değiştirme süresi ‘0’dır.

•Proses içinde takım değişimi yok; takım değişimi nedeniyle yanlışlık yoktur.

•Tek/çoklu parça bağlama ve tek/çoklu iş mili işleme mümkündür.

TRANSFER MERKEZLERİ / FM SMART

ELHA XL / ÖZEL MAKİNELER

FM SMART konsepti orta ila yüksek adetli üretim ve küçük ila orta boyutlu iş parçaları için en iyi işleme konseptidir. Hafif metaller, (paslanmaz) çelikler ile döküm ve dövme malzemeler için optimize edilmiştir.

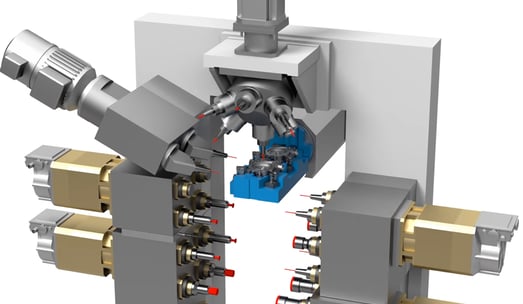

FM SMART Seri 1: ELHA'nın FM 3+X üretim modülüne dayanır. Maksimum 2 adet SRR (Spindelreihenrevolver) veya SRM (Spindelreihenmagazin) ünitesi ile her ünitede çift milli düzende 8 takım barındırır. Mil mesafesi 160 mm’dir.

FM SMART Seri 2: ELHA'nın FM 3+X hd üretim modülüne dayanır. Temel versiyon 2 ünite ile gelir, isteğe bağlı olarak 4 üniteye kadar genişletilebilir. Her ünite, 2, 3 veya 4 milli düzenlemelerde 8 mil sırasına sahiptir ve toplamda 32 farklı takıma kadar destek verebilir. Mil mesafeleri 160 mm veya 320 mm olarak seçilebilir. Seri 2, hidrolik pimli (Y/B ekseni) ve tüm lineer eksenlerde çift bilyalı vida tahriki gibi özelliklere sahiptir.

ELHA, büyük ölçekli iş parçaları için yüksek performanslı metal işleme çözümlerindeki uzmanlığı, özel makine tasarımındaki esnekliği ve çeşitli endüstrilere hizmet verebilme yetenekleri ile Avrupa’da en çok tercih edilen firmadır.

VTM (Dikey Torna Frezeleme), 2500 - 8000 mm tabla çapları ve 5000 mm'ye kadar iş parçası yükseklikleri için, RTX (Döner Tablalı İşleme Merkezi), rüzgar enerjisi endüstrisi için flanş parçaları veya büyük yataklar gibi flanş şeklindeki iş parçaları için hassas delme ve diş çekme işlemleri için, SMX (Özel İşleme Merkezleri), büyük yapısal çelik ve alüminyum iş parçaları, yatay 5 eksenli, titanyum veya inconel gibi ağır kesme malzemelerinin işlenmesi için ve SPX (Özel Amaçlı Makineler) büyük ölçekli tamburların işlenmesi (iki eş zamanlı çalışan milli), baskı silindirlerinin torna frezelemesi, 6 milli derin delik delme için tasarlanmış özel makinelerdir.
