FERTIGUNGSMODUL / FM-SERIE

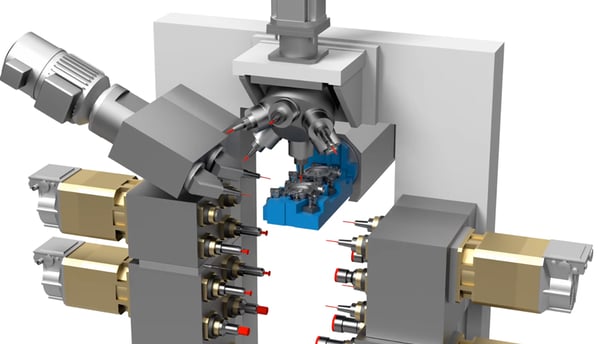

Die ELHA-Fertigungsmodule wurden entwickelt, um die Ineffizienzen herkömmlicher Bearbeitungsmethoden zu überwinden. Diese Module zeichnen sich durch eine vertikale Bauweise aus, bei der die Werkstücke auf beweglichen Vorrichtungen montiert und in mehreren Achsen bewegt werden. Die Werkstücke werden von Spindel zu Spindel bewegt, wobei Spindel und Werkzeug eine funktionale Einheit bilden. Es erhöht die Produktivität, da mehrere Spindeln bis zu acht Werkstücke gleichzeitig bearbeiten können, es gibt keine Produktionsausfälle beim Werkzeugwechsel dank trommelartiger Revolver, die mehr als 100 Werkzeuge aufnehmen können, und sogar Drehbearbeitungen sind möglich. Diese Systeme ersetzen herkömmliche Bearbeitungszentren, benötigen weniger Personal, Platz und Energie und bieten gleichzeitig flexible Automatisierungsoptionen sowie eine hohe Verfügbarkeit und einfache Wartung bei guter Zugänglichkeit, so dass sie sich sowohl für die Massenproduktion kleiner und mittelgroßer Teile als auch für schwere Bearbeitungsprozesse eignen.

Mit dem FM-Produktionsmodul;

-sind alle erforderlichen Werkzeuge an einer festen Position im Bearbeitungsraum angeordnet.

-Jedes Werkzeug hat seine eigene, optimierte Spindelgröße und wird über mehrere Spindelköpfe oder Revolver angetrieben.

-Werkstück(e) und Arbeitstisch bewegen sich von Werkzeug zu Werkzeug; die Werkzeugwechselzeit ist „0“.

-Kein Werkzeugwechsel im Prozess; keine Ungenauigkeiten durch Werkzeugwechsel.

-Einzel-/Mehrteilaufspannung und Einzel-/Mehrspindelbearbeitung möglich.

TRANSFERZENTREN / FM SMART

Das FM SMART-Konzept ist das beste Bearbeitungskonzept für mittlere bis hohe Stückzahlen und kleine bis mittlere Werkstücke. Es ist optimiert für Leichtmetalle, (rostfreie) Stähle sowie Guss- und Schmiedematerialien.

FM SMART Serie 1: Basiert auf dem Produktionsmodul FM 3+X von ELHA. Mit maximal 2 SRR- (Spindelreihenrevolver) oder SRM- (Spindelreihenmagazin) Einheiten, jede Einheit nimmt 8 Werkzeuge in Doppelspindelanordnung auf. Der Spindelabstand beträgt 160 mm.

FM SMART Serie 2: Basiert auf dem Produktionsmodul FM 3+X hd von ELHA. In der Grundversion mit 2 Einheiten, optional erweiterbar auf bis zu 4 Einheiten. Jede Einheit verfügt über 8 Spindelreihen in 2-, 3- oder 4-Spindel-Anordnung und kann insgesamt bis zu 32 verschiedene Werkzeuge aufnehmen. Die Spindelabstände können zwischen 160 mm und 320 mm gewählt werden. Die Serie 2 verfügt über Merkmale wie einen hydraulischen Stift (Y/B-Achse) und einen doppelten Kugelumlaufspindelantrieb in allen Linearachsen.

ELHA XL / SONDERMASCHINEN

ELHA ist das bevorzugte Unternehmen in Europa mit seinem Know-how in der Hochleistungs-Metallbearbeitung für große Werkstücke, seiner Flexibilität bei der Konstruktion von Sondermaschinen und seiner Fähigkeit, verschiedene Branchen zu bedienen.

VTM (Vertical Turning Milling), für Tischdurchmesser von 2500 - 8000 mm und Werkstückhöhen bis 5000 mm, RTX (Rotary Table Machining Centre), zum Präzisionsbohren und Gewindeschneiden von flanschförmigen Werkstücken wie Flanschteilen oder großen Lagern für die Windkraftindustrie, SMX (Special Machining Centres), große Werkstücke aus Baustahl und Aluminium, horizontale 5-Achsen, für die Bearbeitung schwer zerspanbarer Werkstoffe wie Titan oder Inconel und SPX (Special Purpose Machines) sind Spezialmaschinen für die Bearbeitung großer Trommeln (zwei gleichzeitig laufende Spindeln), Drehfräsen von Druckwalzen, Tieflochbohren mit 6 Spindeln.
